發布時間：2025-01-06 10:02:45 人氣：0次
一、碳纖（xiān）維的規格分類

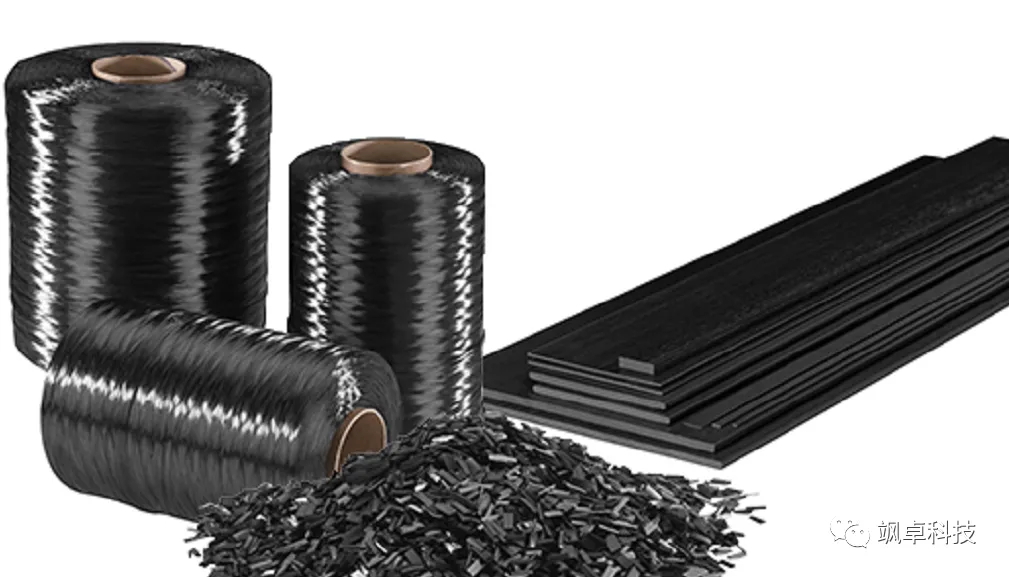

單一的碳纖維非常細，隻有頭發絲的五十分之一左右。無（wú）數的碳纖（xiān）維集（jí）合（hé）在一起，可以製作成碳纖維布、碳纖維管、碳纖維加工件等，它們在（zài）眾多領域都有廣泛的應用。
碳纖（xiān）維的（de）規格常見的有K、T、M三種，它（tā）們都代表什（shí）麽意思呢？下麵小編給大家解釋一下。

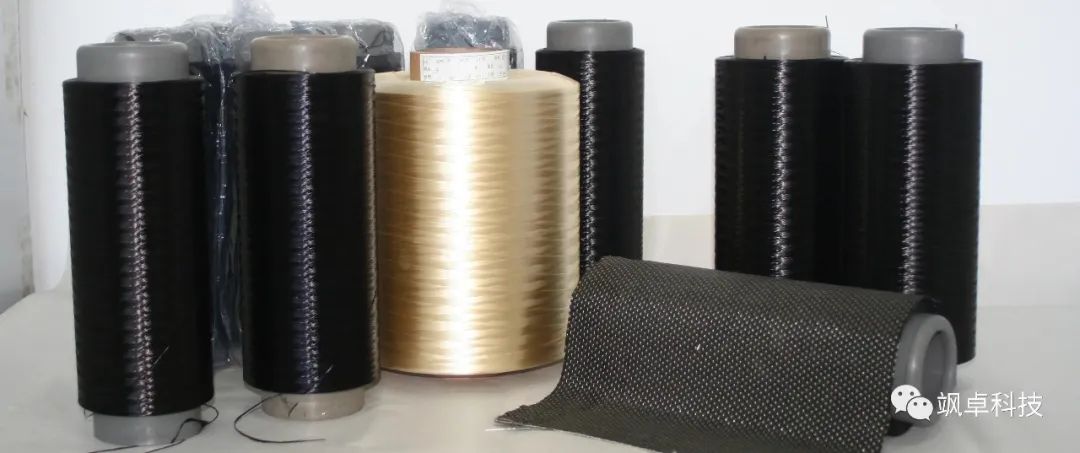

1.K-絲束（shù）大小
K指的是一束（shù）碳纖維中有多少（shǎo）根碳纖維單絲。1K指的是一束碳纖維中（zhōng）有（yǒu）1000根單絲（sī），3K指的是一束碳纖維中有3000根單絲，所以這個K，可以把它看成千這個單位。常用的有1K、3K、6K、12K。一般而言，1K、3K、6K、12K和24K的被稱為小（xiǎo）絲（sī）束；48K、60K、80K、120K及以上的則稱為（wéi）大絲束。
從強度上來看，K數越小，強度越低，但是售價上，K數小的反而貴，成反比（bǐ）例（lì）。由於具有輕量化和高強度等（děng）特（tè）點，小絲束碳纖維通（tōng）常（cháng）用於航空航天工業，比如直升機旋（xuán）翼葉片、機翼組件、螺旋槳、座椅和儀表外殼等。3K和12k是最受歡（huān）迎的材料（liào），廣泛應用於工業領域、建築、娛樂和（hé）體育用品。
2.T-強度
T這個型號表（biǎo）示的是碳纖維的強（qiáng）度。T值越大，強度越高，T300的強（qiáng）度最低，而T1000的強度是最高的。這是碳纖維行業的領頭羊日本東麗公司所使（shǐ）用的碳纖維型號。常見（jiàn）的有T300、T600、T700、T800和T1000。T600以上，比較高（gāo）級的隻生產12K以上的（de）碳纖維，隻有T300等級的（de）才有1K，3K的碳纖維。
3.M-模量
M代表的是模量。也是日本東麗公司所使用的碳（tàn）纖維型號，東麗公司（sī）將其碳纖（xiān）維產品分為標準模量級（230 GPa）、中模量級（294 GPa）和高（gāo）模量級（＞350 GPa），包括M35J、M50J、M60J，其中，M60J的模量是最大的。目前在（zài）國內民用（yòng）領域絕色大部（bù）分為T係列，而M係列僅（jǐn）用於宇航方麵。
二（èr）、碳纖維的種類
按照前（qián）驅體纖維類型，碳（tàn）纖維可以分為：聚丙烯腈（PAN）基碳纖維；瀝青基碳纖維；粘膠基碳纖維；其他（tā）類型碳纖維（如（rú）木質素基碳纖（xiān）維、聚丙烯基碳（tàn）纖維（wéi）等）。
按照纖維力學性能（néng）（拉伸模（mó）量（liàng）），碳纖維可以分為：超高（gāo）模量碳纖維（Ultra-high-modulus，UHM，模量＞500GPa）；高模量碳（tàn）纖維（high-modulus，HM，模量350-500GPa）；中等模量（liàng）碳纖維（Intermediate-modulus，IM，模量250-300GPa）；標準模量碳 纖維（Standard-modulus,模量230-250GPa）；低模量碳纖維（Low modulus，LM，模量<100Gpa，抗拉強度>3.0Gpa）。
根據最終熱處理溫度，碳纖維分（fèn）為：I型，高熱處理碳纖維（high-heat-treatment，HTT），最終熱處理溫（wēn）度在2000°C以上，可與高模量型碳纖維相關聯；II 型，中間熱處（chù）理碳纖維 (intermediate-heat-treatment，IHT)，最終熱處理溫度在 1500°C 左右或以上，可以與高強度型碳纖維相關聯；III 型，低熱處（chù）理碳（tàn）纖（xiān）維，最終熱處（chù）理溫（wēn）度不超過 1000°C。這些是低（dī）模量（liàng）和低強度（dù）碳纖維材料。
三、主（zhǔ）流碳纖（xiān）維的製備技術
市場（chǎng）上90%以上碳纖維以PAN基碳纖維（wéi）為主。PAN基碳纖維的生產工藝主要包括原絲生產和原絲碳化兩個過程（chéng）:首先通過丙烯腈聚合和紡紗等一（yī）係列工（gōng）藝加工成被稱（chēng）為“母體“的聚（jù）丙烯腈纖維或原絲， 將這些原絲放入氧（yǎng）化爐中（zhōng）在200到（dào）300℃進行氧化，還要在碳化爐中，在溫度為1000到2000℃下進行碳（tàn）化等工序製成碳纖維。

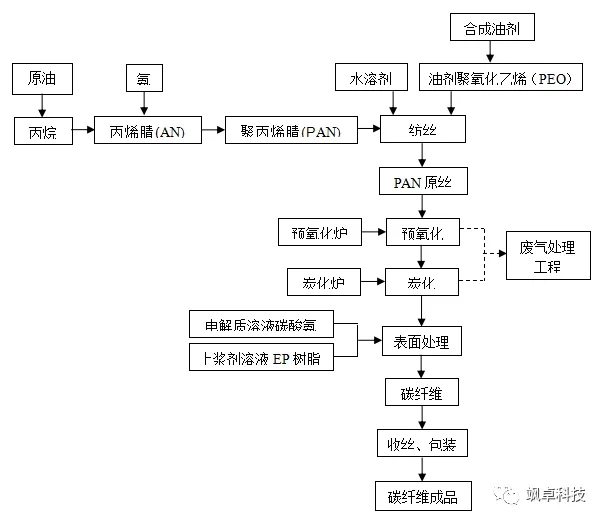

碳纖維生產工藝流程

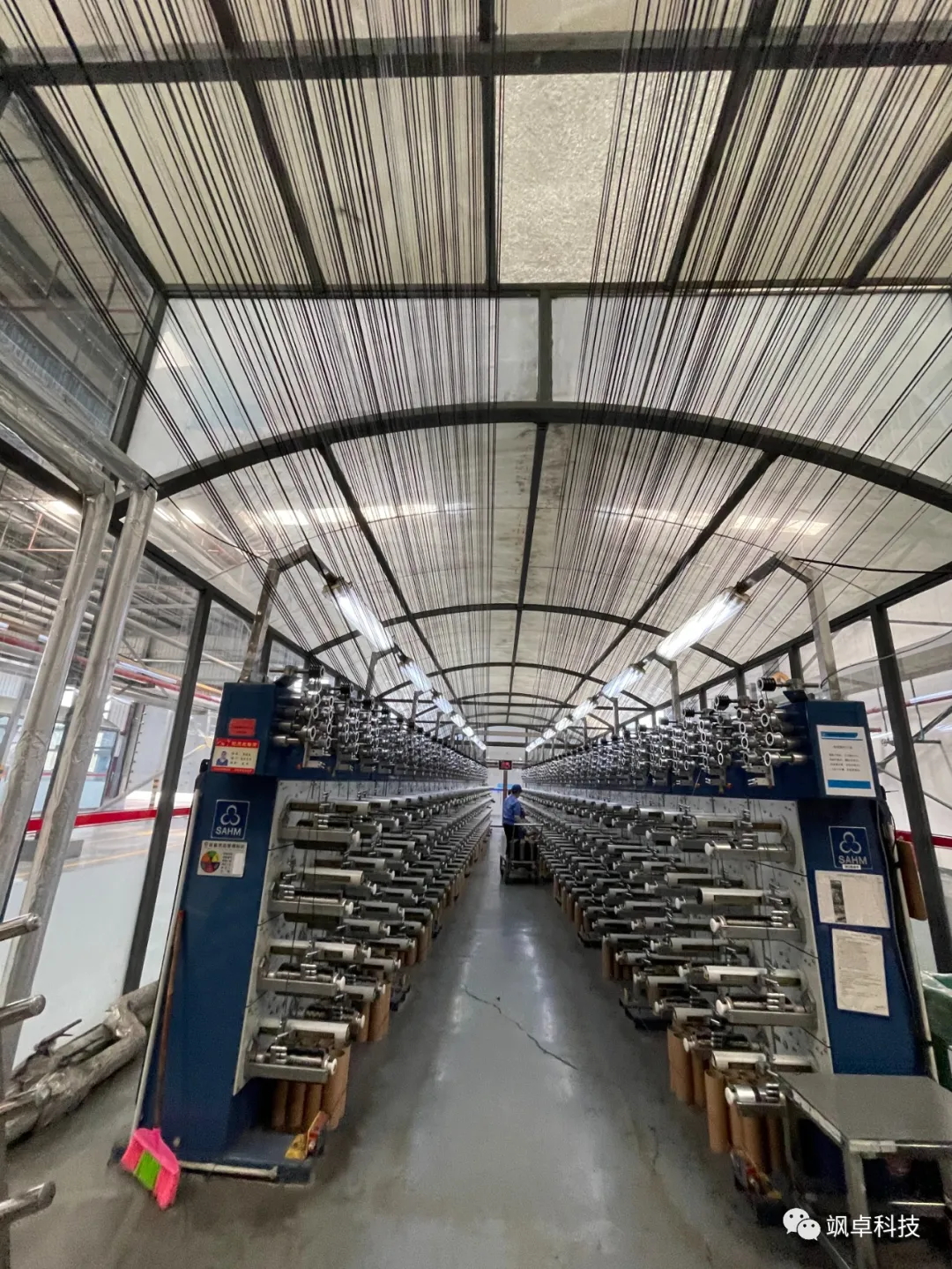

碳纖維生產車間

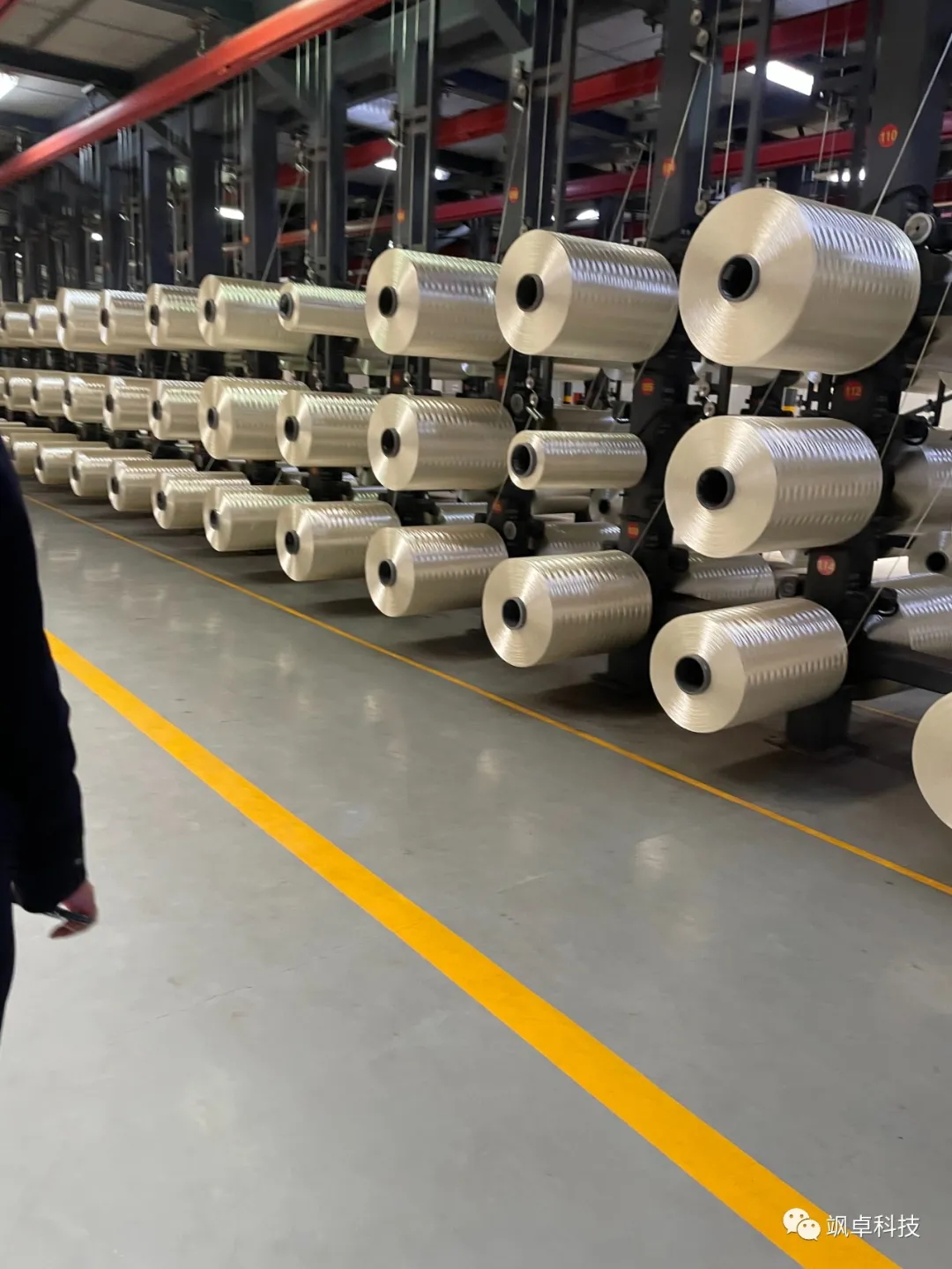

碳纖維前驅體PAN原絲
